被动房外保温系统施工

被动房中的外保温系统施工细节

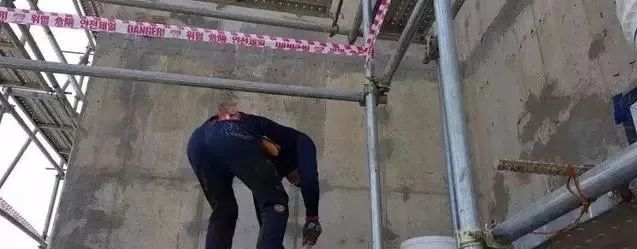

外保温施工的第一个步骤，先清理基层


把基层浮灰清理干净，保证平整度满足规范要求

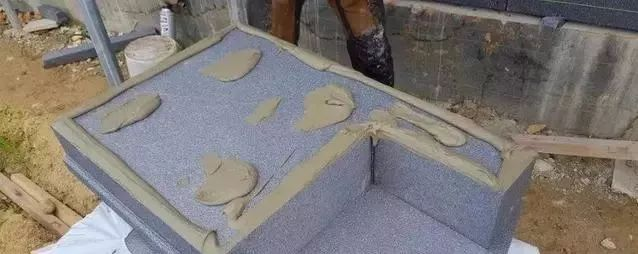

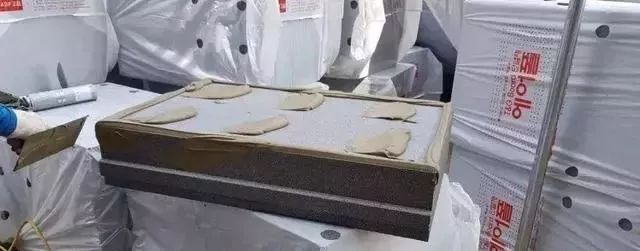

在石墨聚苯板上涂覆粘结砂浆，这是点框粘法，因为案例是一栋别墅，抗风压要求不高


这是石墨聚苯板粘贴上墙的效果，这是一种企口式聚苯板，在板侧有凹凸卡扣，两块板之间交错互咬，减少板板缝的热桥


这是切成刀把的保温板，一般是在洞口角部粘贴


这是窗下口部位保温板的安装情况


这是窗上口部位保温板的安装情况


窗边保温安装情况，非常整齐

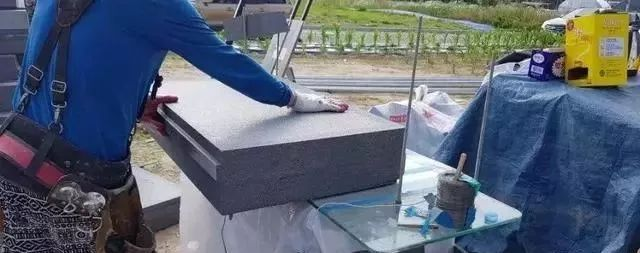

这是现场切割聚苯板的展台


这是工程现场粘贴聚苯板外保温情况


被动房安装石墨聚苯板一瞥

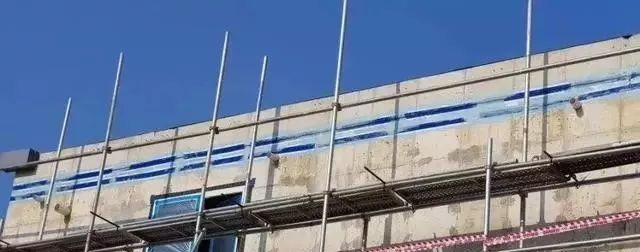

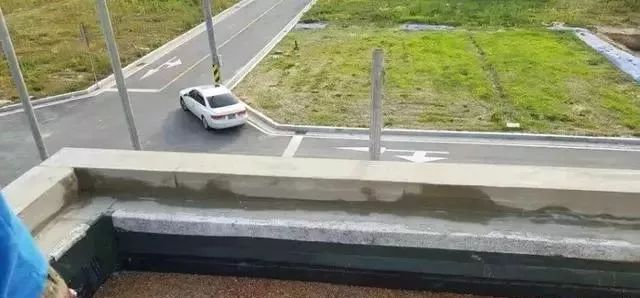

这是靠近女儿墙部位的墙体，采用防水胶带

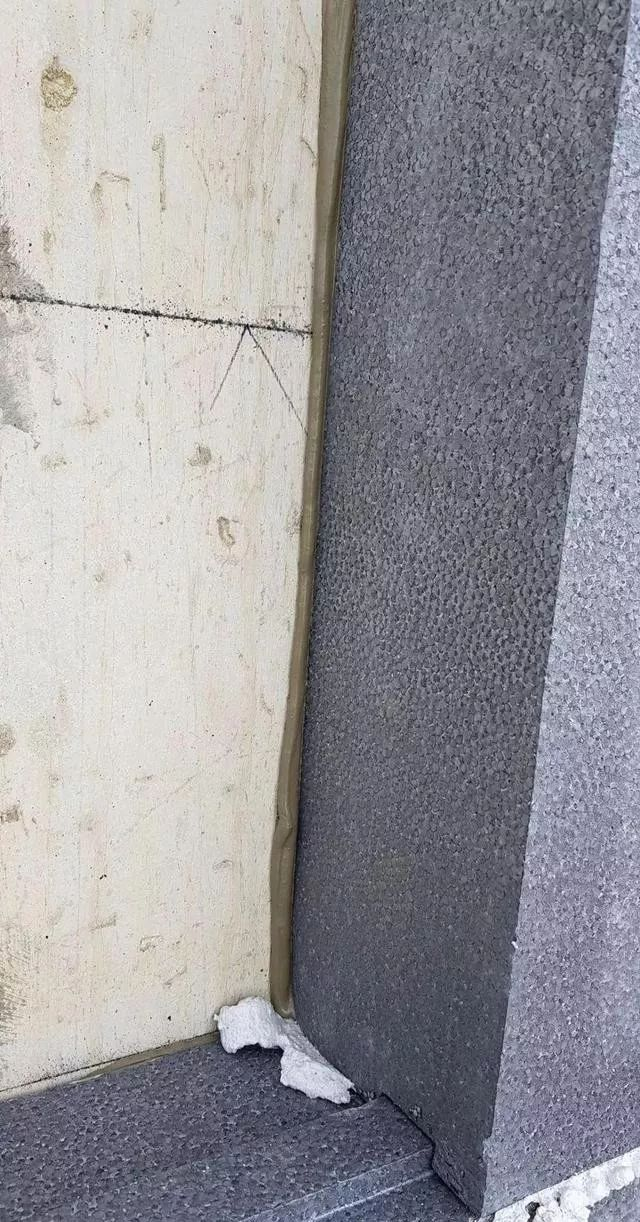

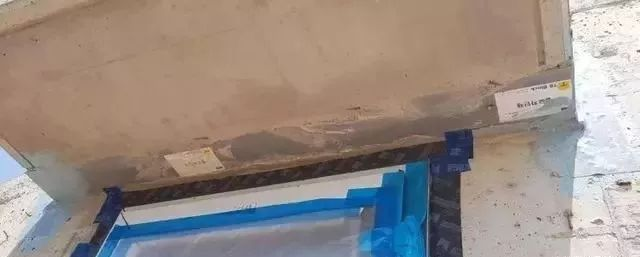

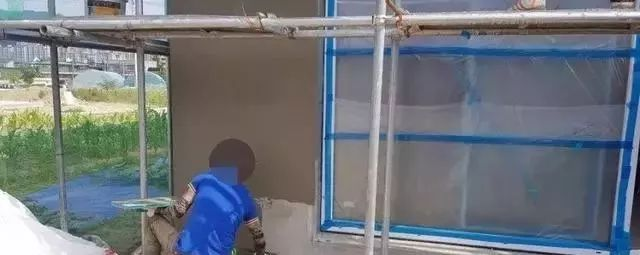

窗边采用防水胶带，在施工保温的时候，需要用薄膜对门窗进行保护，免受污染


这是阳台的柱子，全部包裹一层保温板，处理热桥

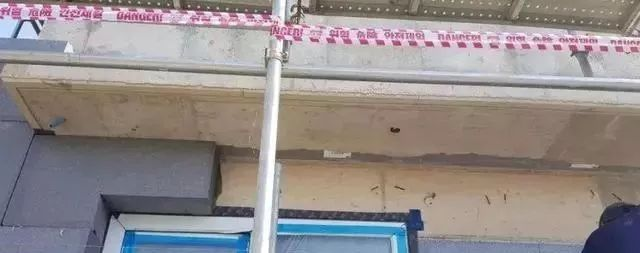

这是阳台梁内侧，粘贴保温板用于断热


窗下口保温板安装效果

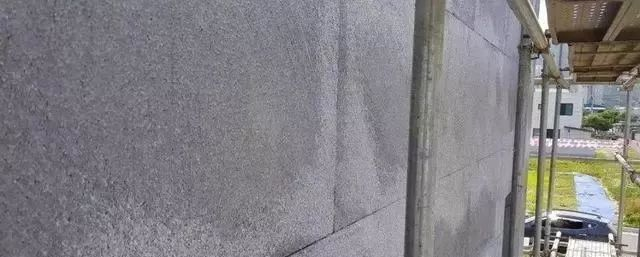

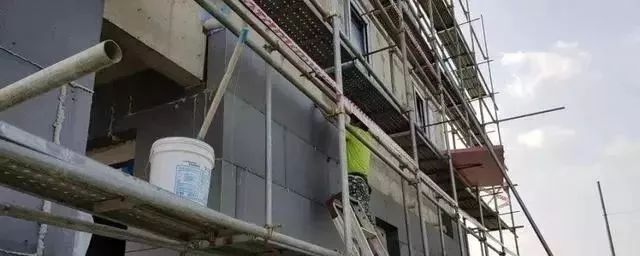

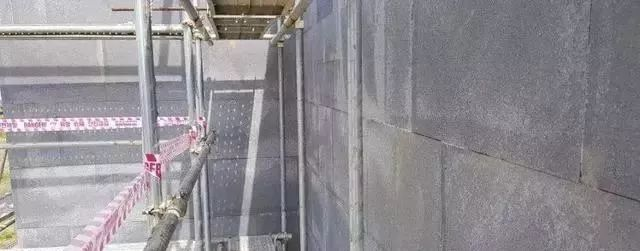

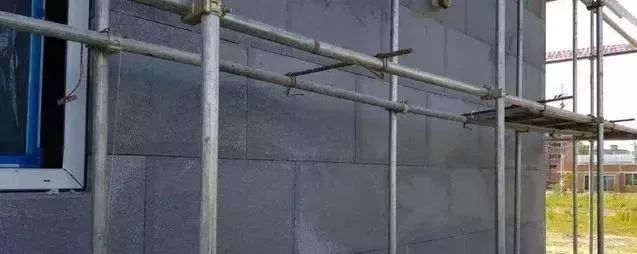

大墙面外保温安装效果


大墙面外保温安装效果


大墙面外保温安装效果


大墙面外保温安装效果


大墙面外保温安装效果

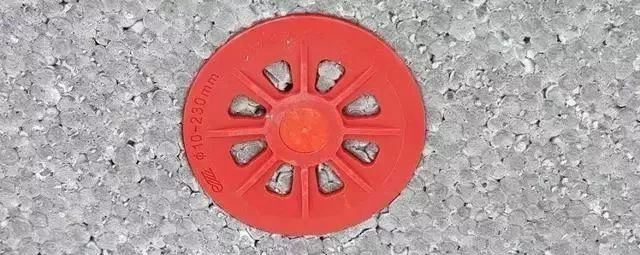

这是采用断热锚固件固定保温板

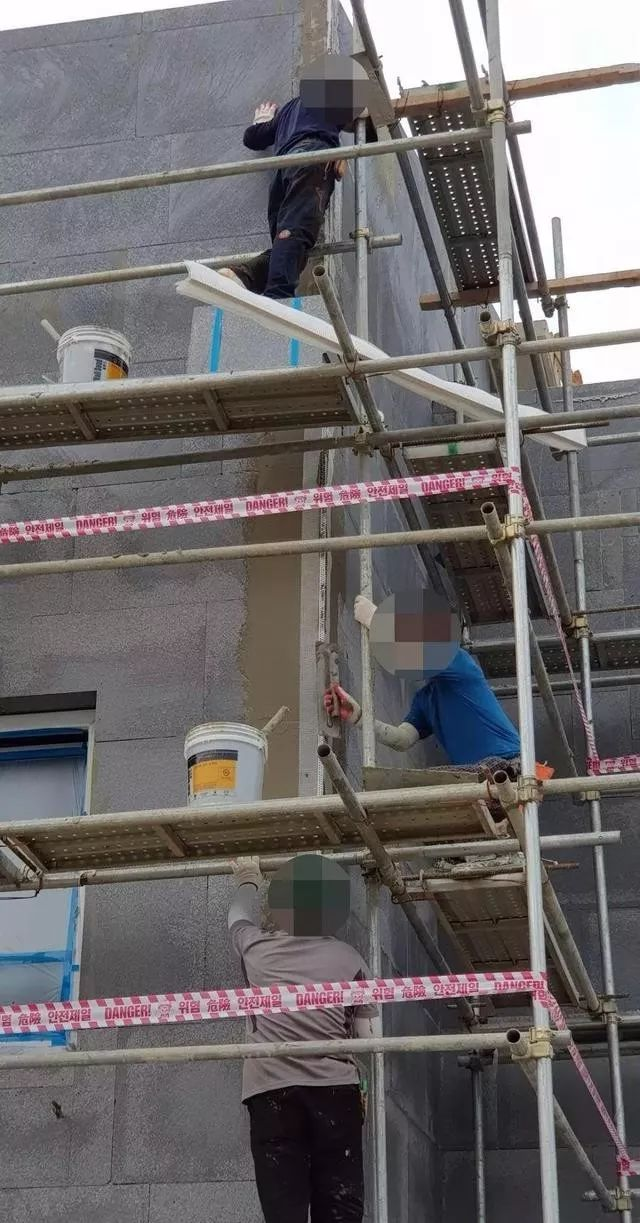

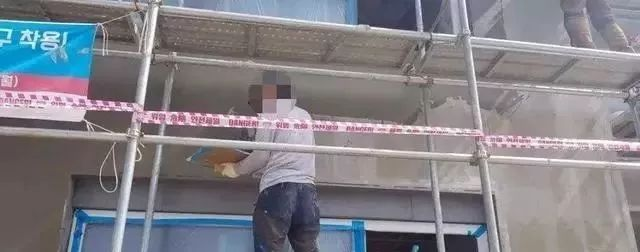

这是抹面砂浆施工阶段


角部进行阳角护角安装

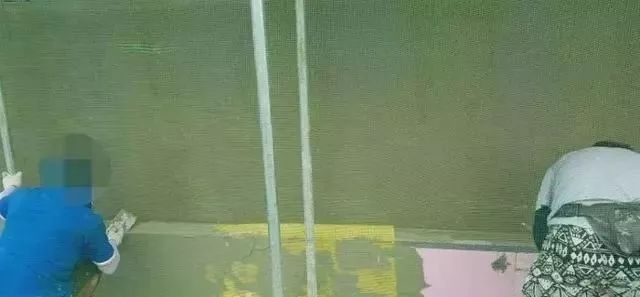

在抹面砂浆外涂覆网格布并嵌入到砂浆里


抹面施工工艺

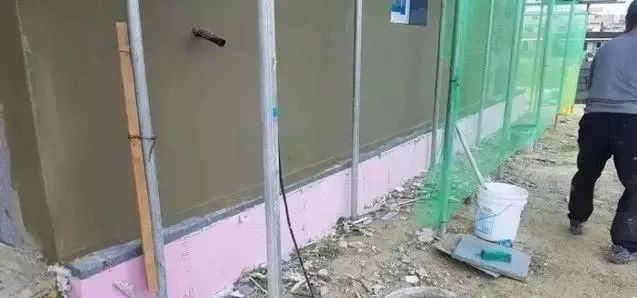

勒脚部位，可以看到有红色挤塑板伸入土壤层

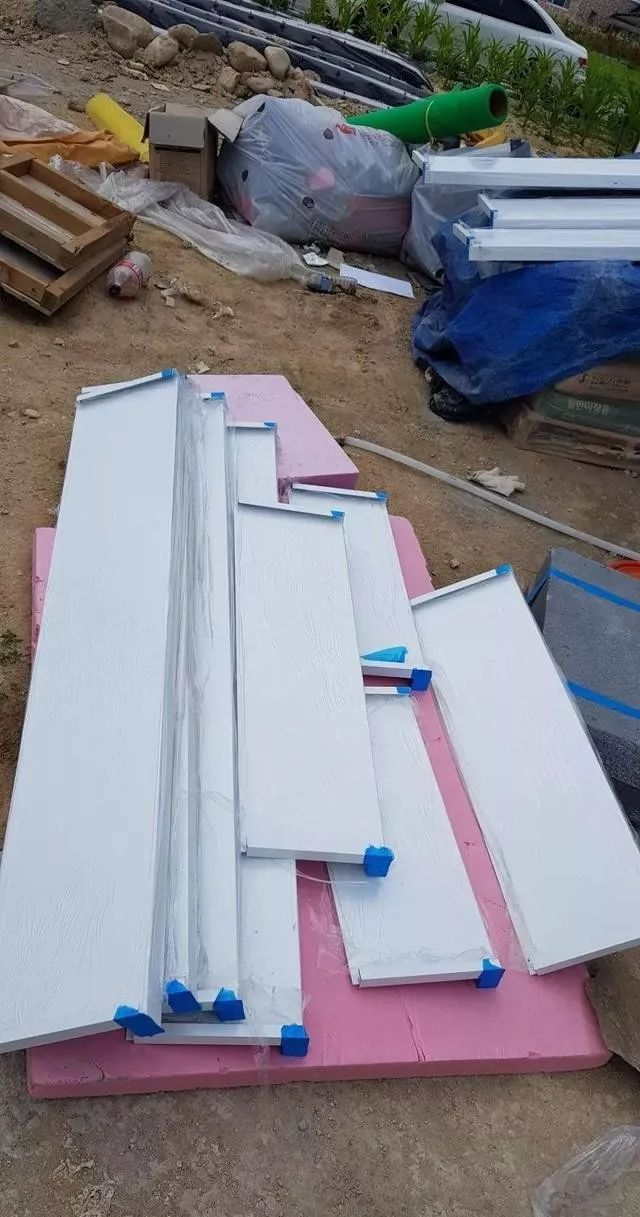

这是成品金属窗台板已经到现场


在窗框与保温板之间有膨胀预压密封带


窗侧边增加了一块小板


这是位于门下槛的金属板，保护侧口保温

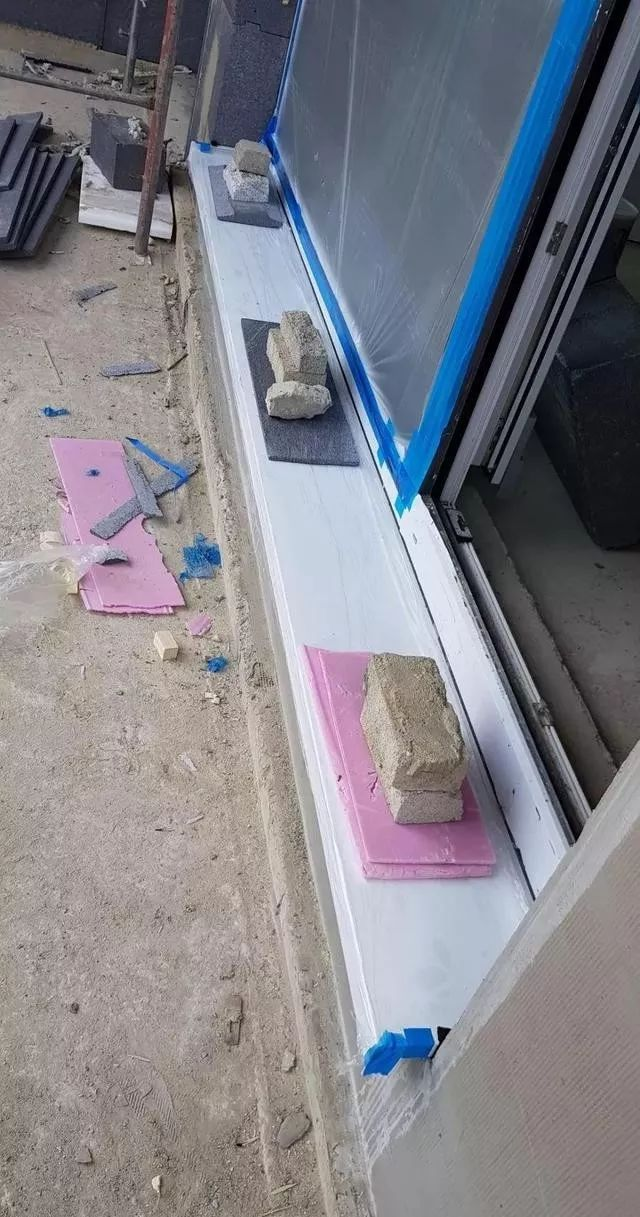

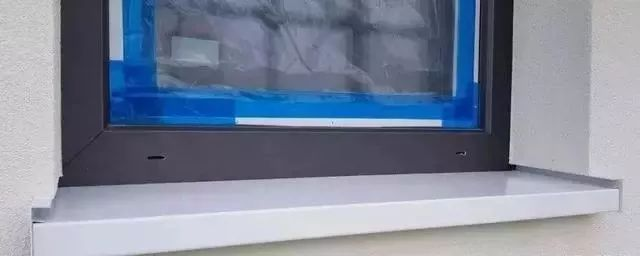

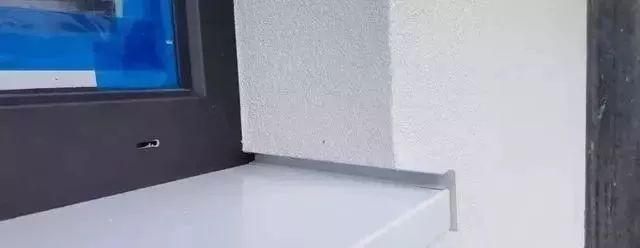

金属窗台板安装完的效果


金属窗台板安装完的效果

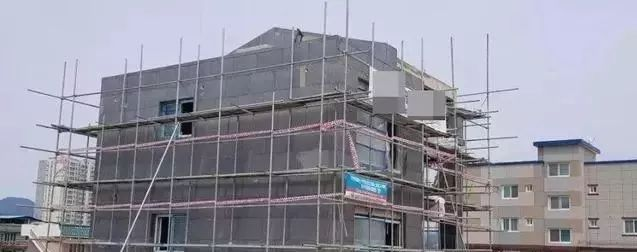

现场施工进程一瞥

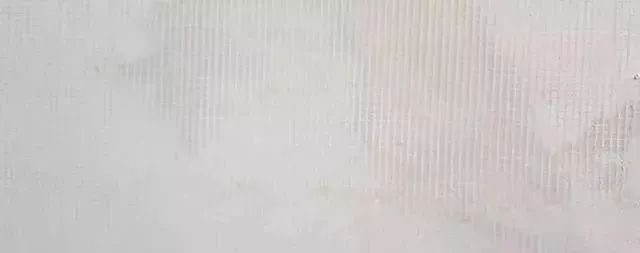

网格布和抹面层处理效果

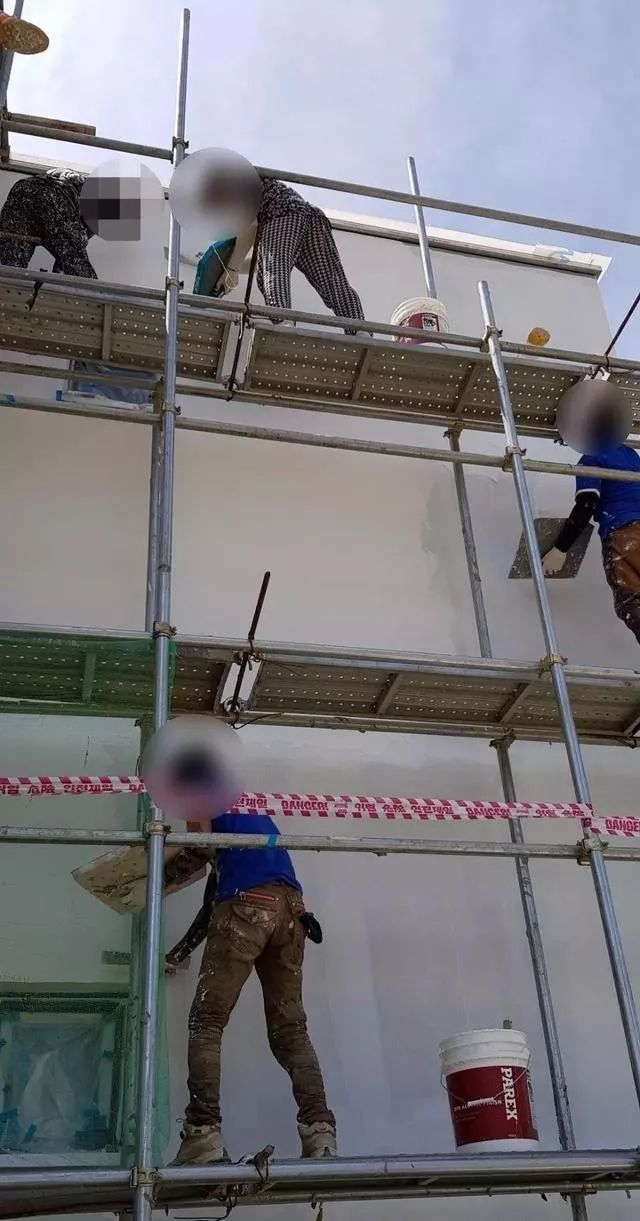

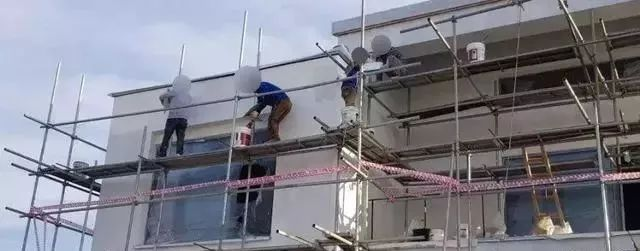

外饰面层施工

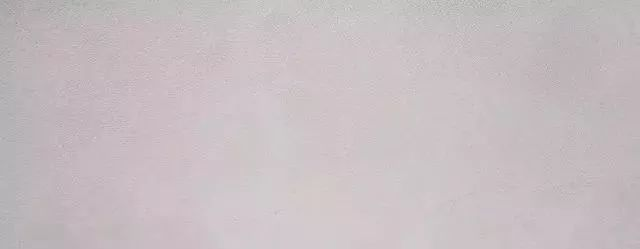

处理效果

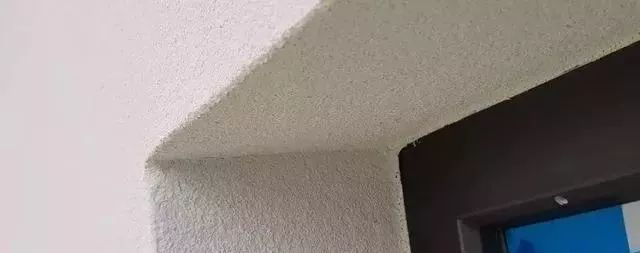

质感砂浆再窗洞口角部效果

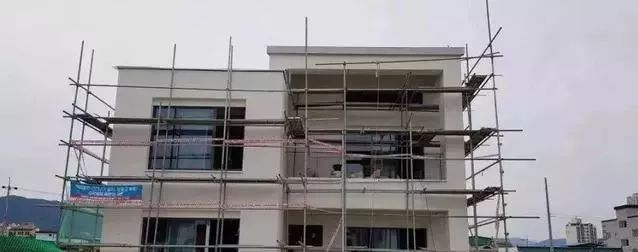

远观外立面效果


屋面防水保温的实施

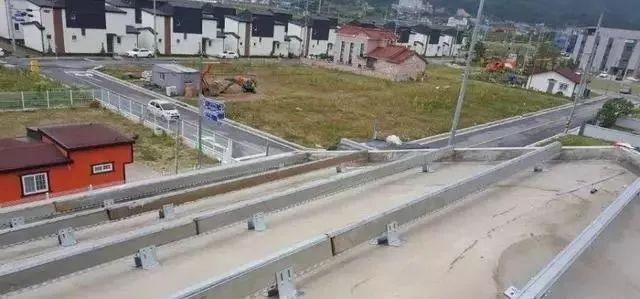

在坡屋顶设置了一些支架


这些支架用于支撑保温板的填塞和挂瓦

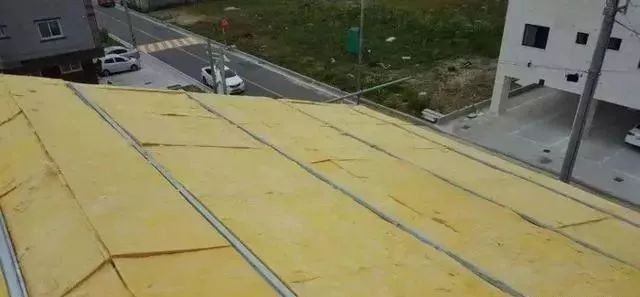

这是填塞了保温棉

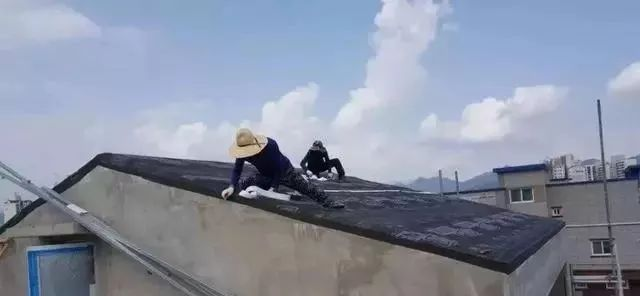

防水材料覆盖住保温材料


坡屋顶铺设防水卷材示意

基本外围护保温施工到这里就结束了，下面重新回顾一下整个项目的进程：


安装保温板

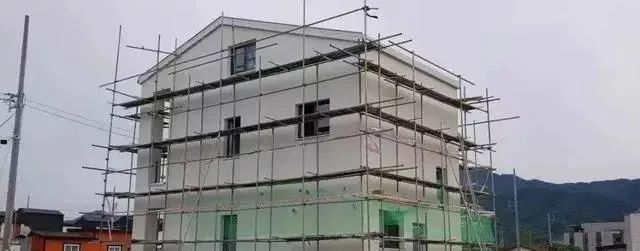

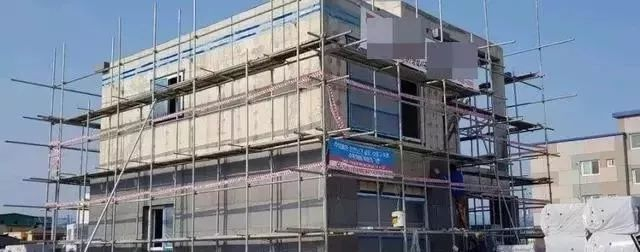

外墙面全面铺贴保温板


护面层施工

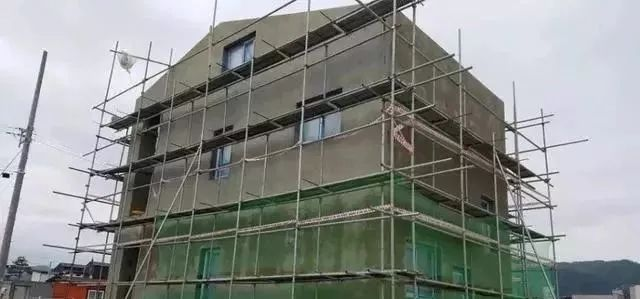

外饰面装饰砂浆施工完毕

   这样一栋别墅建造完，全部采用了被动房的工艺水准，欧式脚手架施工，整体质量非常优异，现场简洁干净，做到了工完料净场地清的要求，是一个值得学习的被动房建设案例。
